Patron de cylindre : 2 calculs indispensables pour réussir votre tracé

Réaliser le patron d’un cylindre est un exercice fondamental en géométrie qui demande de bien comprendre comment un solide en trois dimensions peut être déplié pour devenir une figure plane. Contrairement aux prismes droits qui possèdent des faces polygonales, le cylindre se distingue par sa surface latérale courbe. Cette particularité impose une méthode de construction rigoureuse, basée sur la correspondance exacte entre les dimensions du solide et les mesures sur votre feuille de papier.

Qu’est-ce qu’un patron de cylindre ?

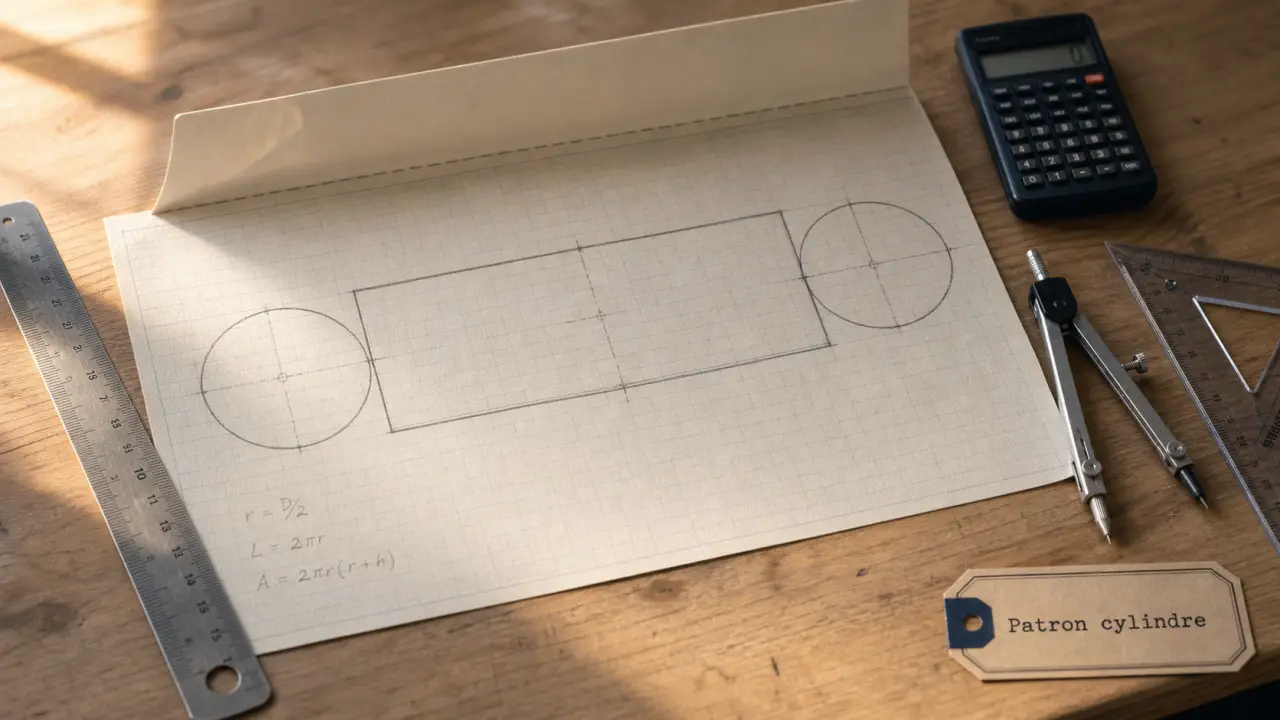

Un patron de cylindre est la représentation à plat de la surface totale de ce solide. Lorsque vous « ouvrez » un cylindre, vous obtenez une figure composée de trois éléments distincts : un grand rectangle, qui correspond à la surface latérale, et deux disques identiques, qui représentent les bases supérieure et inférieure du cylindre. Pour construire un patron correct, il est impératif de comprendre que ces trois pièces doivent être assemblables par simple pliage. La précision du tracé dépend directement de la qualité de votre compréhension de ces trois formes géométriques élémentaires.

Les règles géométriques de base

La réussite de votre tracé repose sur deux relations mathématiques essentielles. La largeur du rectangle central correspond toujours à la hauteur du cylindre. La longueur de ce même rectangle, quant à elle, doit être rigoureusement égale au périmètre de la base circulaire. Si ces deux conditions ne sont pas remplies, les bords du rectangle ne pourront pas épouser parfaitement le contour des disques lors du montage. Il est donc crucial de calculer le périmètre de la base à l’aide de la formule 2 × π × rayon avant de commencer tout tracé sur votre support.

Méthode de construction pas à pas

Pour construire votre patron, munissez-vous d’une règle, d’un compas et d’une équerre. Commencez par tracer le rectangle central en respectant la hauteur donnée par votre énoncé. Une fois ce rectangle tracé, vous devez positionner les deux disques. Il est courant de placer un cercle sur le bord supérieur du rectangle et un second sur le bord inférieur. Pour une construction propre, tracez une ligne perpendiculaire au milieu de chaque largeur du rectangle, afin de marquer le centre de vos futurs cercles. En utilisant le compas réglé sur le rayon de la base, tracez les deux disques en veillant à ce qu’ils soient parfaitement tangents aux côtés du rectangle.

Visualiser le développement du solide revient à imaginer une structure que l’on déploie comme un filet que l’on étendrait sur une surface plane. Cette métaphore aide à comprendre que chaque point de la circonférence du disque doit correspondre à un point sur la longueur du rectangle. Si vous ne percevez pas cette continuité, vous risquez de laisser des espaces vides ou, au contraire, de créer des chevauchements inutiles lors de l’assemblage. Ce filet géométrique, une fois déployé, devient une carte précise où chaque segment a sa fonction propre pour garantir la fermeture parfaite du volume.

Exemple chiffré pour une construction précise

Prenons l’exemple d’un cylindre ayant une hauteur de 5 cm et un rayon de base de 2 cm. Pour réaliser le patron :

• Calculez d’abord la longueur du rectangle : 2 × π × 2 cm, ce qui donne environ 12,6 cm.
• Tracez un rectangle de 12,6 cm de longueur sur 5 cm de largeur.
• Tracez les deux disques de 2 cm de rayon, en les centrant sur les largeurs du rectangle.

En suivant ces mesures, vous obtenez une figure plane dont les proportions permettent un pliage exact. N’oubliez pas d’ajouter des petites languettes sur les bords des cercles si vous souhaitez réellement assembler votre patron en carton, car ces marges ne font pas partie de la figure géométrique théorique mais sont nécessaires pour le collage.

Les erreurs fréquentes à éviter

La confusion la plus courante lors de la construction d’un patron de cylindre concerne le calcul de la longueur du rectangle. Beaucoup d’élèves utilisent par erreur le diamètre au lieu du périmètre, ce qui empêche le rectangle de faire le tour complet du disque. Une autre erreur classique consiste à placer les cercles de manière aléatoire sur le rectangle. Pour que le patron soit fonctionnel, les bases circulaires doivent être positionnées de façon à ce que, une fois le rectangle enroulé, les disques se retrouvent parfaitement alignés aux extrémités du tube formé. Enfin, veillez toujours à utiliser une valeur de π suffisamment précise, comme 3,14, pour éviter des écarts de mesure qui s’accumulent au moment du tracé.
