Axe de rideau métallique : bien choisir le diamètre sans déséquilibrer le tablier
Remplacer ou motoriser un axe de rideau métallique ne revient pas à choisir un simple tube. L’axe porte le tablier, guide son enroulement et, avec les ressorts compensés, réduit l’effort nécessaire à la manœuvre. Pour commander un axe seul sur mesure et conserver des lames en bon état, commencez par relever les bonnes cotes et par identifier la configuration existante.
L’axe compensé : la pièce qui porte, équilibre et enroule le rideau

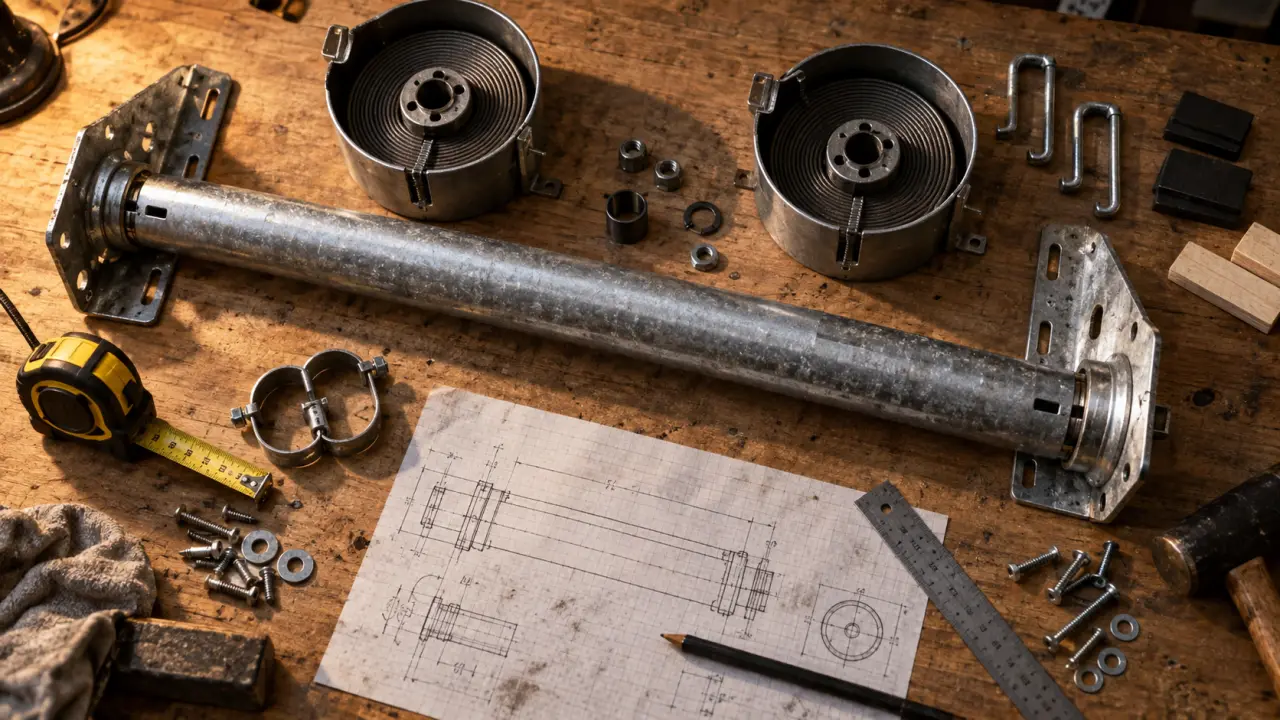

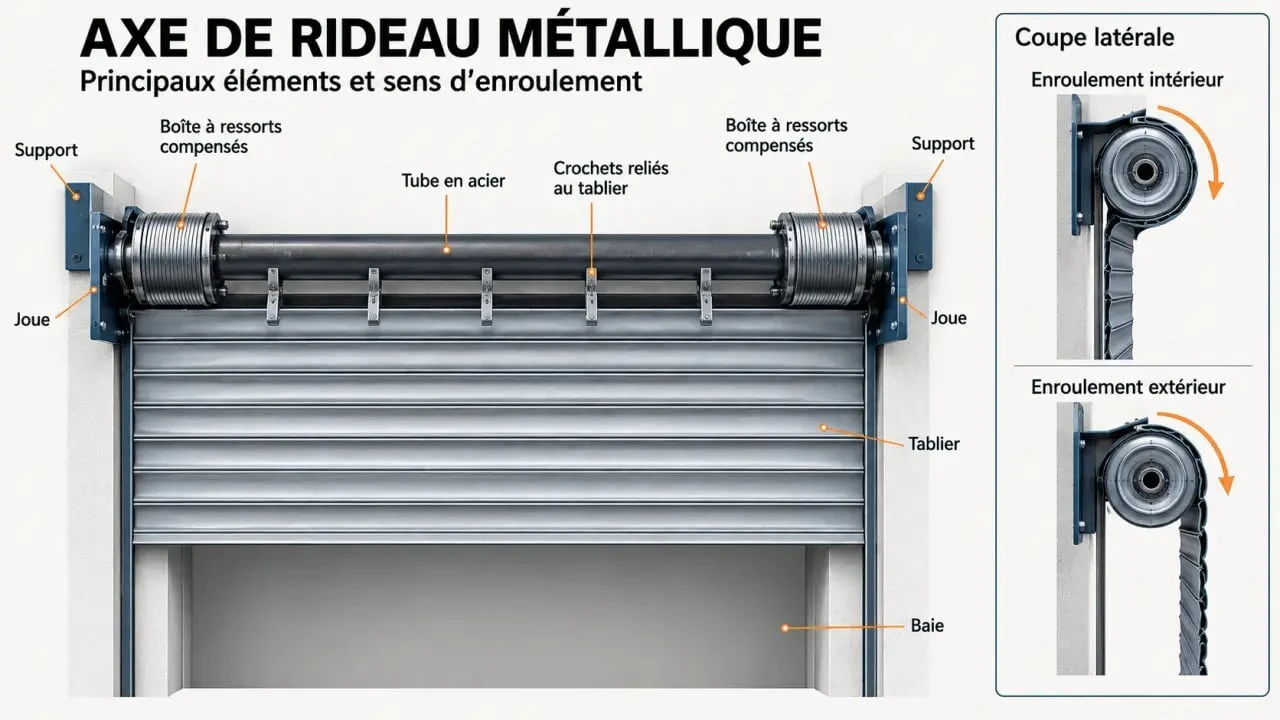

Installé en partie haute de la baie, l’axe de rideau métallique reçoit les crochets de liaison du tablier et tourne sur ses supports. Il comprend généralement un tube en acier galvanisé, des boîtes à ressorts, des joues et des bouts d’arbre. Selon la configuration, une motorisation peut aussi être intégrée ou montée sur l’ensemble. L’axe assure deux fonctions : il enroule les lames ou la grille de façon régulière et compense une partie de leur poids.
Pourquoi les ressorts compensés comptent dans le choix
Les ressorts compensés emmagasinent de l’énergie lorsque le tablier descend, puis l’assistent pendant la remontée. Un rideau correctement équilibré se manœuvre plus facilement et sollicite moins le moteur. Le nombre de ressorts et leur force dépendent du poids, de la hauteur et de la largeur du tablier.
Une compensation trop faible rend le rideau difficile à soulever. À l’inverse, une compensation mal adaptée peut provoquer une remontée trop rapide ou des réglages instables. Le diamètre de l’axe, la disposition des lames et le volume disponible dans le coffre influencent aussi le fonctionnement. Deux tabliers de poids proche peuvent donc nécessiter des configurations différentes s’ils n’ont pas la même hauteur, le même empilement de lames ou la même géométrie de coffre.
Prendre les mesures avant de choisir un axe de rideau métallique
Une commande sur mesure fiable commence par le relevé de l’installation, rideau ouvert et fermé si possible. Si vous remplacez uniquement l’axe, contrôlez également l’état des supports, des crochets et des joues. Un axe neuf ne corrigera pas une fixation déformée, des ressorts usés ou une lame endommagée.
- Mesurez la largeur du tablier entre ses extrémités. Ne la confondez pas avec la largeur totale de la baie.
- Relevez la hauteur totale du tablier et l’espace disponible au-dessus de l’ouverture pour l’enroulement.
- Identifiez le type de tablier : lames pleines, lames microperforées, mailles ondulées, grille visis, GTO ou GTR.
- Notez le diamètre du tube existant, le diamètre extérieur des boîtes à ressorts et les dimensions des joues.
- Déterminez le sens d’enroulement, intérieur ou extérieur, ainsi que le côté prévu pour la sortie des fils si le rideau est motorisé.
Le diamètre ne se choisit pas à l’œil
Selon les configurations, les diamètres proposés vont de 48, 60 et 76 mm jusqu’à 133 ou 168 mm pour des installations plus importantes. Les boîtes à ressorts peuvent mesurer 200, 220 ou 240 mm de diamètre extérieur. Un diamètre supérieur n’est pas systématiquement préférable. Il doit rester compatible avec les joues, les supports, le volume du coffre et le tablier.
La largeur, la hauteur, le poids et l’espace disponible doivent être étudiés ensemble. Pour certaines offres, les joues mesurent de 300 à 450 mm. Les dimensions annoncées peuvent atteindre une largeur de 500 à 8500 mm et une hauteur maximale de 6000 mm, selon le modèle. Le poids admissible peut aller jusqu’à 500 kg, selon l’axe et la motorisation.
| Information à fournir | Ce qu’elle permet de définir | Erreur à éviter |
|---|---|---|
| Largeur et hauteur du tablier | Longueur de l’axe, volume d’enroulement et configuration générale | Utiliser uniquement les dimensions de la baie |
| Type et poids estimé du tablier | Ressorts compensés et couple de motorisation | Choisir les ressorts selon la largeur seule |
| Diamètre et supports existants | Compatibilité mécanique de l’axe de remplacement | Commander un tube incompatible avec les joues |
| Sens d’enroulement | Position des crochets et montage du tablier | Inverser l’intérieur et l’extérieur |
Manuel, électrique ou prédisposé : comparer les configurations
Le choix de la manœuvre dépend de la fréquence d’utilisation, du poids du tablier, de l’alimentation disponible et du confort recherché. Un axe manuel correctement compensé convient à un usage ponctuel. Lorsque les ouvertures sont fréquentes ou que le tablier est lourd, une motorisation facilite l’exploitation.
| Configuration | Usage adapté | Point d’attention |
|---|---|---|
| Axe à tirage direct | Rideau dont les dimensions et le poids permettent une manœuvre manuelle | La qualité de la compensation reste essentielle |
| Moteur central | Motorisation courante sur un axe compensé | Vérifier que le couple correspond au tablier |
| Moteur tubulaire | Configuration avec moteur intégré au tube | Disponible en monophasé ou triphasé selon le besoin |
| Moteur box | Montage avec moteur placé hors du tube | Contrôler l’encombrement latéral et les supports |
| Axe prédisposé | Rideau manuel à motoriser ultérieurement | Prévoir les adaptations nécessaires dès la commande |
Motoriser un axe existant ou le remplacer ?
La motorisation d’un rideau manuel est possible lorsque le tube, les ressorts, les joues et les supports sont compatibles et en bon état. Si l’axe présente du jeu, une corrosion marquée, des ressorts fatigués ou un diamètre inadapté, le remplacement de l’ensemble est souvent plus cohérent que l’ajout d’un moteur sur une base incertaine.
Le couple du moteur doit être défini à partir des caractéristiques réelles du tablier. Son aspect visuel ne suffit pas pour choisir une motorisation. Un axe prédisposé peut toutefois faciliter une évolution ultérieure, à condition que les dimensions, les supports et l’espace disponible aient été prévus dès le départ.
Compatibilité du tablier et choix du sens d’enroulement
Un axe peut recevoir des lames pleines, des lames microperforées ou différents modèles de grilles si les crochets, les joues et la compensation correspondent au tablier. Le sens d’enroulement reste un point de contrôle majeur. Il détermine la position du tablier par rapport à l’axe et l’orientation des crochets de liaison.
Avant de valider la commande, observez le rideau depuis l’intérieur du local. Repérez le côté par lequel le tablier passe lorsqu’il s’enroule. Prenez aussi une photo des supports, des boîtes à ressorts et de la fixation de la première lame. Ces éléments réduisent le risque de commander un axe inversé, ce qui est difficile à corriger après fabrication.
Pour une motorisation, indiquez également si la sortie des fils doit se trouver à gauche ou à droite. Ce choix facilite le raccordement et doit correspondre à la disposition du moteur et des supports.
Budget, éléments inclus et pose : sécuriser la commande
Le prix d’un axe de rideau métallique varie selon ses dimensions, son diamètre, la force des ressorts, le type de manœuvre, la motorisation et les accessoires. Certaines offres commencent à 262,00 € pour un axe. Ce montant reste indicatif et ne remplace pas un chiffrage établi à partir du tablier réel. Les configurations de grande largeur ou les rideaux pouvant atteindre 500 kg selon l’axe et la motorisation nécessitent une étude précise.
Demandez la liste exacte des éléments inclus : tube, ressorts, boîtes, joues, bouts d’arbre, supports ou berceaux, crochets, goupilles et visserie. Les galets en nylon, lorsqu’ils sont prévus, contribuent à une manœuvre plus fluide et moins bruyante. Vérifiez aussi les conditions de fabrication et de livraison. Certains fournisseurs annoncent un délai de 1 h pour un axe, tandis que les motorisations et les accessoires peuvent être annoncés sous 24/48 h.
La dépose d’un axe et le réglage des ressorts présentent des contraintes mécaniques importantes. Si vous ne maîtrisez pas ces opérations, confiez la pose à un professionnel compétent. Après l’installation, contrôlez l’alignement du tablier, la fixation des crochets et l’équilibrage. Pour un rideau électrique, le réglage précis des fins de course hautes et basses doit également être vérifié.
Avant de commander, rassemblez les mesures, les photos des supports, le type de tablier, le sens d’enroulement et le choix de motorisation. Ces informations permettent de configurer un axe compatible, de remplacer uniquement la pièce nécessaire et de conserver le tablier existant lorsqu’il est encore en bon état.
